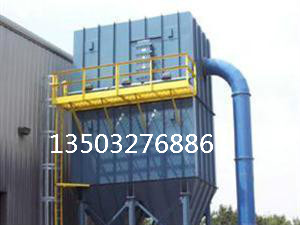

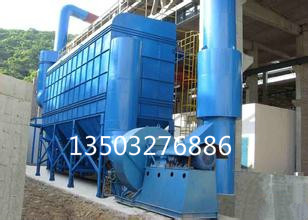

一、XMC脉喷布袋式除尘器概述:
XMC脉喷布袋式除尘器是我公司吸收国外 技术,在MC-II型布袋除尘器的基础上改善设计的新型 脉冲除尘器,采用高压(0.5~0.4MPa)大流量脉冲阀逐条滤袋喷吹清灰技术,克服了分室清灰强度不够,进出风分布不均等缺点,扩大了应用范围。XMC脉喷除尘器能够从大量超细粉尘(颗粒£5μm,含量³70%以上)的气体中,高浓度(1300g/m3n)的气体中,把99.9%以上的粉尘收集下来, 用于沥青拌合楼破碎、磨机、烘干机、炉窑等粉尘及烟尘的收尘系统中。
二、XMC脉喷布袋除尘器结构主要有以下部分组成:
1、箱体:包括除尘器滤袋室、预收尘室、净气室、多孔板、除尘滤袋、滤袋骨架。
2、喷吹系统:包括主气管、喷吹管、脉冲阀、控制仪。
3、灰斗及排灰部分有两种形式:一种为灰斗直接与卸灰阀连接,另一种为灰斗通过输送设备(如螺旋输送机)与卸灰阀连接。
三、XMC脉喷布袋除尘器工作原理:
含尘气体进入布袋除尘器已扩大的灰斗进行预收尘,通过导流板均布于各条除尘器滤袋之间,粉尘阻留于滤袋外表面,为使设备阻力不超过1200Pa,高压气体经电磁阀产生脉喷,使气包内压缩空气(0.5~0.7MPa),由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,达到清灰的目的。使用微机自动控制装置,根据粉尘随意调整清灰周期和脉喷时间,使除尘器在一定的嘴里范围内运行。
XMC脉喷布袋除尘器按不同规格电磁阀可组合多种不同规格的除尘器,本系列除尘器能负压或正压操作,其本体结构无任何改变,收尘效率达99.8%以上,净化气体含尘浓度<100mg/m3,本系列除尘器如用于寒冷地区或烟气低于零点时需增设保温加热装置,壳体也要作相应变。
四、XMC脉喷布袋式除尘器技术参数
XMC脉喷布袋除尘器
|
XMC60-2
|
XMC60-3
|
XMC60-4
|
XMC60-5
|
XMC60-6
|
处理风量m3/h
|
6000-9500
|
9500-13000
|
13000-17000
|
17000-20000
|
20000-24000
|
总过滤面积m2
|
120
|
180
|
240
|
300
|
360
|
过滤风速m/min
|
0.97-1.3
|
0.93-1.2
|
0.90-1.2
|
0.95-1.1
|
0.91-1.1
|
滤袋数量(条)
|
120
|
180
|
240
|
300
|
360
|
除尘器阻力Pa
|
≤1200
|
||||
入口浓度g/m3n
|
≤1300
|
||||
出口浓度mg/m3n
|
≤50
|
||||
喷吹压力(MPa)
|
0.5-0.7
|
||||
承受压力Pa
|
9000
|
||||
脉冲阀数量 (只)
|
10
|
15
|
20
|
25
|
30
|
耗气量m3/min
|
0.65
|
1.01
|
1.37
|
1.73
|
2.09
|
保温面积m2
|
35
|
40
|
65
|
77
|
88
|
设备重量 kg
|
5300
|
6600
|
8450
|
10600
|
12400
|
所耗功率(KW)
|
2.2
|
2.2
|
5.2
|
5.2
|
|
